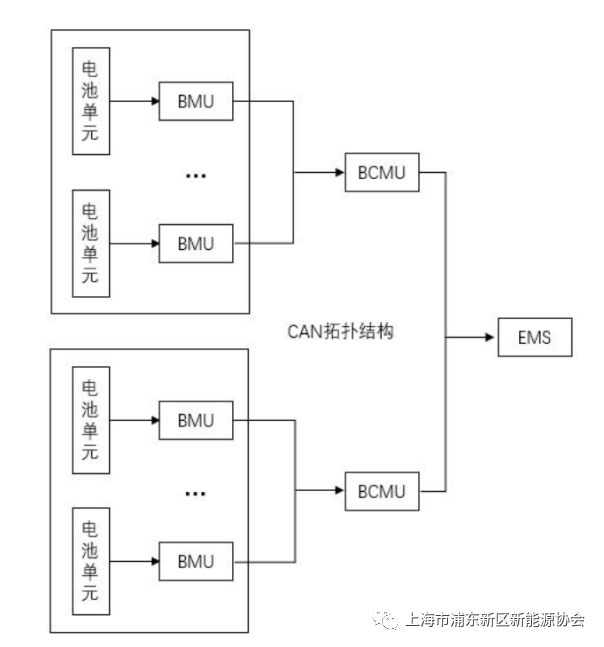

电池管理系统总体架构如上图所示，电池管理系统架构设计以高 电压隔离、高精度采集、实时性传输、可靠性监测、安全性保护控制 以及集成方便、扩容简单为原则，分两层管理架构设计，包括: 电池簇管理单元(Battery Cluster Management Unit)BCMU: BMS 系统主控。内置在直流配电柜，具有功率控制、均衡控制、SOE计算、主回路通断、事件记录、与EMS通信、可支持远程升级维护等功能。电池管理单元(Battery Management Unit)BMU: BMS系统从控。内置在电池架里，具有动态内阻计算、控制采集、报警预警等功能。BMS 系统采集。内置在电池架里，具有电压和温度采样、被动均衡等功能，其采用无软件设计，通过差分 ISOSPI 菊花链实现通信及控制功能。

微网能量管理系统

EMS完成储能系统的数据采集，运行控制和能量管理。能量管理系统采用云平台部署，通过微网能量云的Web页面提供电脑端访问方式，通过微网控制器管理就地设备。

可实现和储能系统的 PCS 和 BMS，电表，空调，消防，光伏逆 变器等设备的通信和控制; 具备不少于 2 路以太网接口，串行接口和 CAN 接口满足项目使 用需要; 设备接入规约可根据实际接入设备进行扩展，接入规约类型至少包含 Modbus、DL/T645-2007;

微网控制器可实现和微网能量云的实时通信; 微网控制器和微网能量云可通过 3G/4G 无线通信网络、以太网 等方式进行通信; 微网控制器接受微网能量云的指令，通过通信或者干接点的方式 控制 PCS 启/停、整体系统的充放电时间、充放电功率、负载的开关、 空调和消防的动作。

微网能量云通过 Web 访问的方式提供微网系统的监视和统计功能，通过微网控制器对就地设备进行控制和管理;

采集并显示锂电池 BMS 的电池总电压、总电流、最高最低温度、SOC、SOH、充放电电流和功率、故障及报警信息、历史充放电电量、容量、可充电量、可放电量等信息并进行显示; 采集并显示储能 PCS 的电压、电流、功率、均衡及工作状态、 报警及故障等信息;

数据处理:实时数据显示处理功能，将采集的运行数据进行统计 和显示，对采集的数据进行合理性检查、限制告警;

数据存储:将采集到的数据存储于数据库中，数据颗粒度做到分 等级存储，重要信息秒级存储，储能系统整体信息分钟级存储;

曲线功能:可显示实时曲线和历史曲线;

报表功能:统计微网系统的发电量和用电量情况，统计用户的月使用电量，显示历史状态数据及曲线并具备数据及报表下载功能;

告警功能:收集整个系统的保护动作、事件记录及故障告警信息(包括历史信息)并进行显示;

采集并显示：1）用户配电 10kV 进线；2)用户配电变压器出线；3)光伏变压器出线；4)储能系统总进线的电压、电流、功率、无功、电度量及工作状态、报警及故障等信息; 根据上述信息，实现用户源 网荷储一体化综合优化控制管理。(3)削峰填谷策略

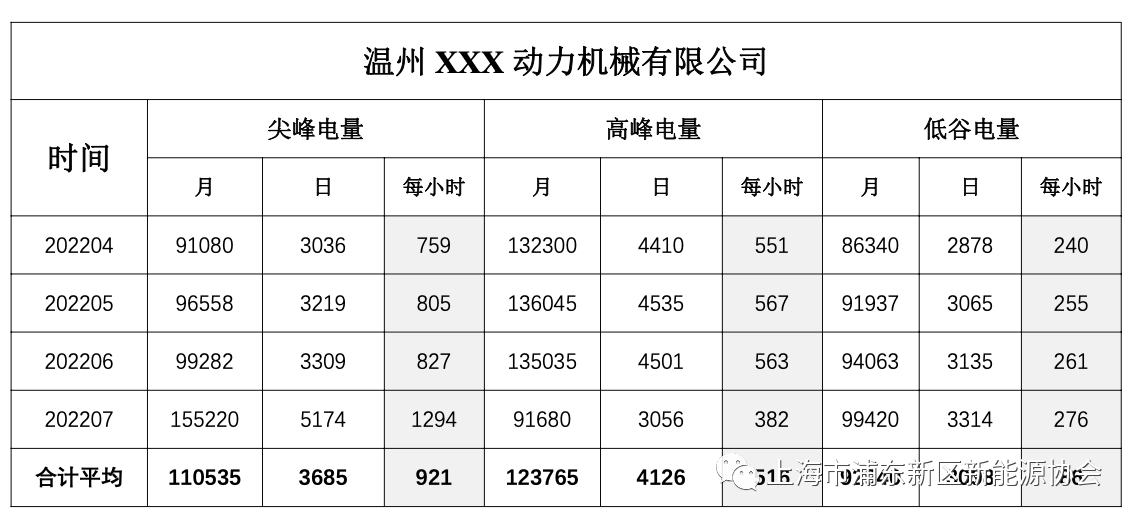

储能系统在并网状态下，运行削峰填谷控制策略;

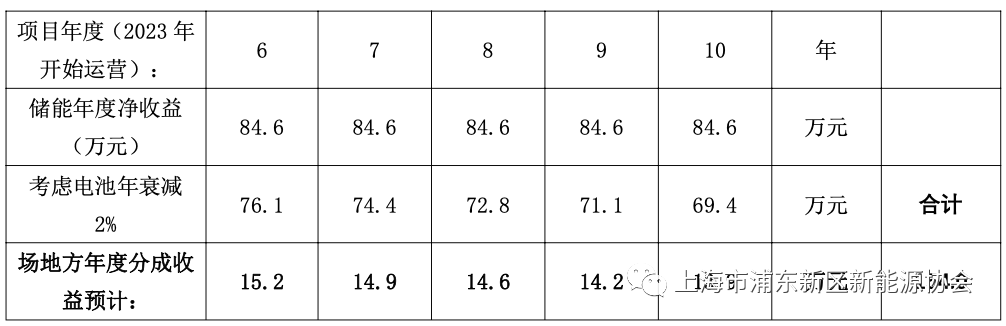

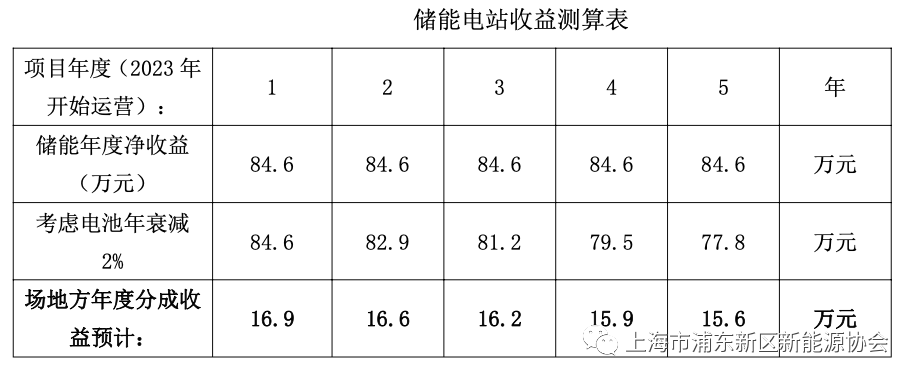

削峰填谷控制由微网控制器和微网能量云协调配合完成，用于提 升微网运行的经济性指标;

微网控制器和微网能量云进行交互，上送运行的实测值，微网能 量云下发削峰填谷目标曲线至微网控制器，由微网控制器进行执行; 微网控制器需对云端下发的目标值进行合理性校验，满足微网运行安 全约束后跟踪目标控制值运行;

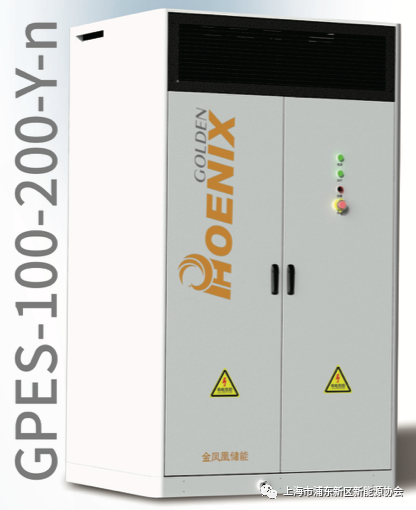

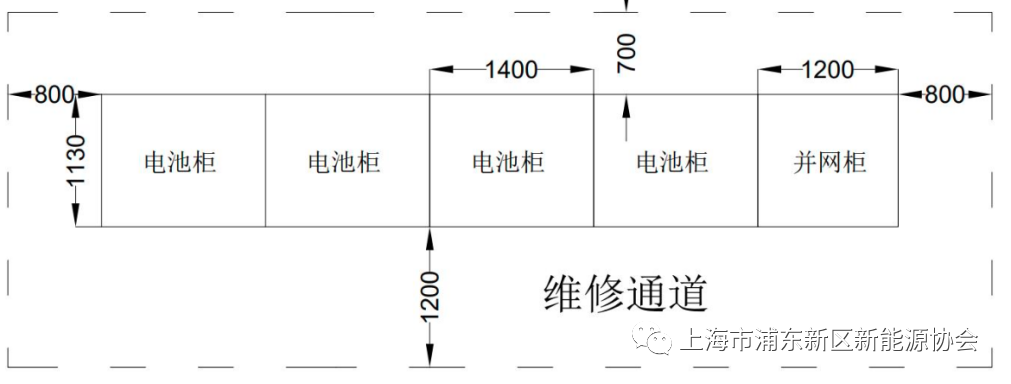

储能系统采用 NNN280Ah 固态电芯，电芯循环寿命达 8000 次以 上，系统循环次数可达 7000 次以上(放电倍率 0.5P，EOL70%)， DOD 达到 100%。
